Passend bij uw locatie
Indeling, nutsvoorzieningen en toegang worden afgestemd op uw locatie en het beschikbare vermogen.
DE FACILITAIRE BASIS VOOR INZETBARE COMPUTE.
MODFLEX MODULAIRE DATACENTRA
Modulaire datacenters. Gebouwd rond uw project.
ModFlex brengt gebouw, stroom en koeling samen voor AI en HPC. Begin met de capaciteit die u nodig hebt, op uw eigen locatie, met een duidelijk pad voor uitbreiding.
DE MODFLEX-AANPAK
Uw locatie. Uw capaciteit. Ruimte om te groeien.
Een modulair bouwsysteem op maat, geen vaste catalogus van zeecontainers. We brengen gebouw, stroom, koeling en operationele eisen samen in één ontwerp, met uitbreiding vanaf het begin in het plan.
Gebouwd voor uw IT-systemen
De rackbelasting bepaalt de stroomverdeling, lucht- of vloeistofkoeling en toegang voor onderhoud.
Capaciteit in stappen toevoegen
We plannen de eerste uitrol en de voorzieningen voor verdere groei voordat de indeling vastligt.
Wat uw datacenter omvat
Aansluiting op locatie en nutsvoorzieningen
Breng perceelbeperkingen, nutsaansluitingen, toegang, vergunningsvereisten en het traject van beschikbaar vermogen naar bruikbare IT-capaciteit in kaart.
Elektrische architectuur
Belastingsprofiel, doelstellingen voor veerkracht, distributie, bescherming, meting en geplande groei worden als één elektrisch pad beschouwd.
Koeling en warmteafvoer
Lucht-, directe vloeistof- of hybride koeling geselecteerd op basis van werkelijke rackbelasting, klimaat, waterstrategie en servicevereisten.
Capaciteit en uitbreiding
De eerste deployment en toekomstige fysieke, elektrische en hydraulische voorzieningen worden vastgelegd voordat de lay-out wordt bepaald.
Operationele geschiktheid
Serviceroutes, controles, veiligheidsgrenzen en ondersteuningsruimtes zijn geconfigureerd rond de manier waarop de faciliteit zal worden beheerd.

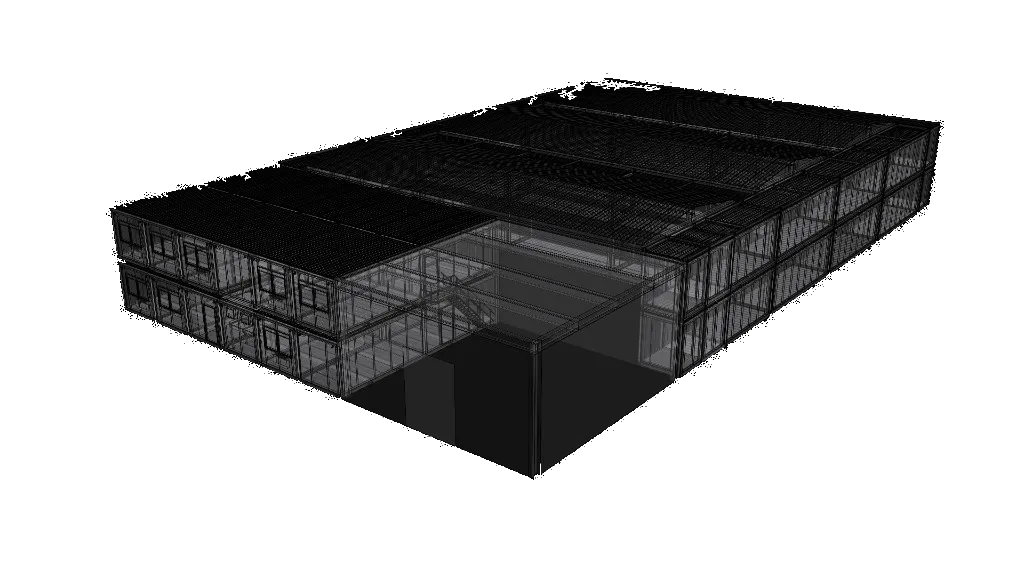

Bouwmodules en integratie op locatie
Ontworpen structurele modules
Bouwmodules met een stalen frame, ontwikkeld rond de belasting van apparatuur, transport, montage, duurzaamheid en locatievereisten.
White space en ondersteunende ruimtes
Rackhallen, netwerk- en opslagzones, elektrische ruimtes, koelinstallaties, staging- en operationele ruimtes zijn rondom de beoogde inzet geplaatst.
Architecturale integratie op de locatie
Uiterlijke afwerkingen, afmetingen, circulatie, veiligheidsgrenzen en omliggende infrastructuur worden afgestemd op de locatie en de planningscontext.
Herhaalbare uitbreiding
Dankzij gedefinieerde groeifasen kan extra capaciteit de vraag, de beschikbaarheid van nutsvoorzieningen en de commerciële timing volgen.
VAN EERSTE GESPREK TOT OVERDRACHT
Eén gecoördineerd traject.
Locatiewerk, engineering, productie en inbedrijfstelling volgen hetzelfde capaciteitsplan. Scope, planning en acceptatiecriteria spreken we af voor uw project.
- 01
Baseline
Bevestig de locatie, beschikbare stroomvoorziening, workload, doelcapaciteit, planning, vereisten voor bedrijfszekerheid en het operationele model.
- 02
Conceptontwerp
Vertaal deze input naar module-indeling, capaciteitsfasen, rackaannames, elektrische architectuur, koelstrategie en budgetbasis.
- 03
Detailengineering en inkoop
Coördineer structurele, elektrische, mechanische, besturings- en uitrustingspakketten op basis van goedgekeurde vereisten en interfaces.
- 04
Productie en site-integratie
Produceer de modules terwijl de locatievoorbereiding, nutswerken en deploymentlogistiek parallel verlopen.
- 05
Inbedrijfstelling en overdracht
Test systemen, besturingen, reacties op storingen en operationele procedures volgens het afgesproken plan voor inbedrijfstelling en acceptatie.

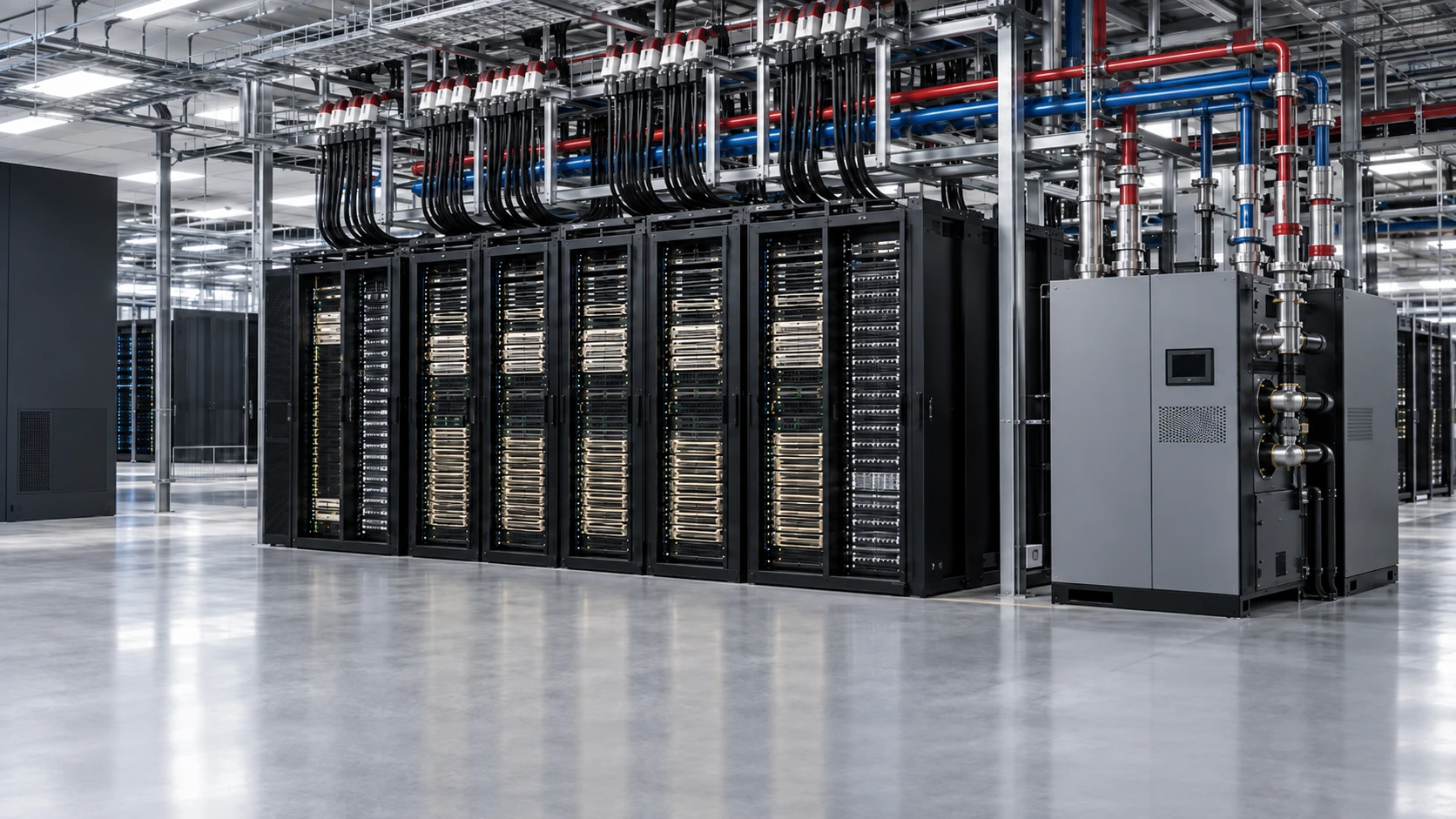

PLATFORMBEWUST FACILITEITSONTWERP
Uw datacenter. Uw keuze in IT-systemen.
ModFlex kan uw gekozen IT-systemen huisvesten. ElioVP kan ook de integratie van rekenkracht, netwerken en opslag verzorgen. We ontwerpen rond bevestigde rackvereisten; toekomstige platformen blijven planningsscenario’s totdat hun configuratie vaststaat.
Verken de AI-infrastructuurPlatformvereisten en toegang voor onderhoud
Huidige AI-platforms
Plan rond bevestigde AMD MI355X-, NVIDIA B300- en NVIDIA GB300 NVL72-systeemvereisten en geselecteerde OEM-rackgegevens.
Voorbereid op platformuitrol in 2026
Modelleer elektrische, hydraulische, structurele en ruimtelijke paden voor AMD Helios-partnersystemen en NVIDIA Vera Rubin-implementaties, en bevestig vervolgens elke aanname aan de hand van de geselecteerde configuratie.
Netwerk- en opslagzones
Neem fabric-switches, opslagsystemen, beheernetwerken, kabelpaden, serviceruimtes en ondersteunende racks op in het capaciteitsmodel.
Overeengekomen beschikbaarheidsdoel
Beslissingen over redundantie, onderhoudbaarheid en faaldomeinen volgen de operationele vereisten van het project en zijn geen algemene claim.
Operationele toegang
Vervanging en isolatie van apparatuur, onderhoudsroutes, bediening en veilige werktoegang worden vastgelegd voordat de lay-out definitief is.
Geïntegreerde inbedrijfstelling
Vóór de oplevering worden elektrische, mechanische, besturings- en operationele scenario’s getoetst aan een projectspecifiek inbedrijfstellingsplan.
ENGINEERING EN VERTROUWEN
Weet waarop het ontwerp steunt.
Expertise in Tier Standards
Ons engineeringteam telt een Uptime Institute Accredited Tier Specialist. Die expertise ondersteunt beslissingen rond bedrijfszekerheid, beschikbaarheid en operationeel beheer, maar betekent niet dat een project door Uptime Institute is gecertificeerd. Daarvoor moet certificering afzonderlijk worden opgenomen en behaald.
Vertrouwelijke projecten. Aantoonbare ervaring.
We respecteren de privacy van onze klanten en nemen soevereiniteit en operationele veiligheid ernstig. Veel voltooide omgevingen kunnen niet openbaar worden getoond, maar geselecteerde projectfoto's, video's en technische referenties kunnen met toestemming van de klant privé worden gedeeld met gekwalificeerde organisaties.
Vraag niet-openbare projectreferenties aanBEKIJK MODFLEX VAN BINNEN
Ontdek de techniek, op uw eigen tempo.
Open wat relevant is voor uw project. Dit zijn afzonderlijke illustratieve configuraties en studies, geen gezamenlijke projectspecificatie of prestatiegarantie.
01Ontdek het modulaire ontwerpBekijk de constructie, rackindeling, stroom en koeling in een interactief 3D-voorbeeld.Configureerbaar architectuurvoorbeeld

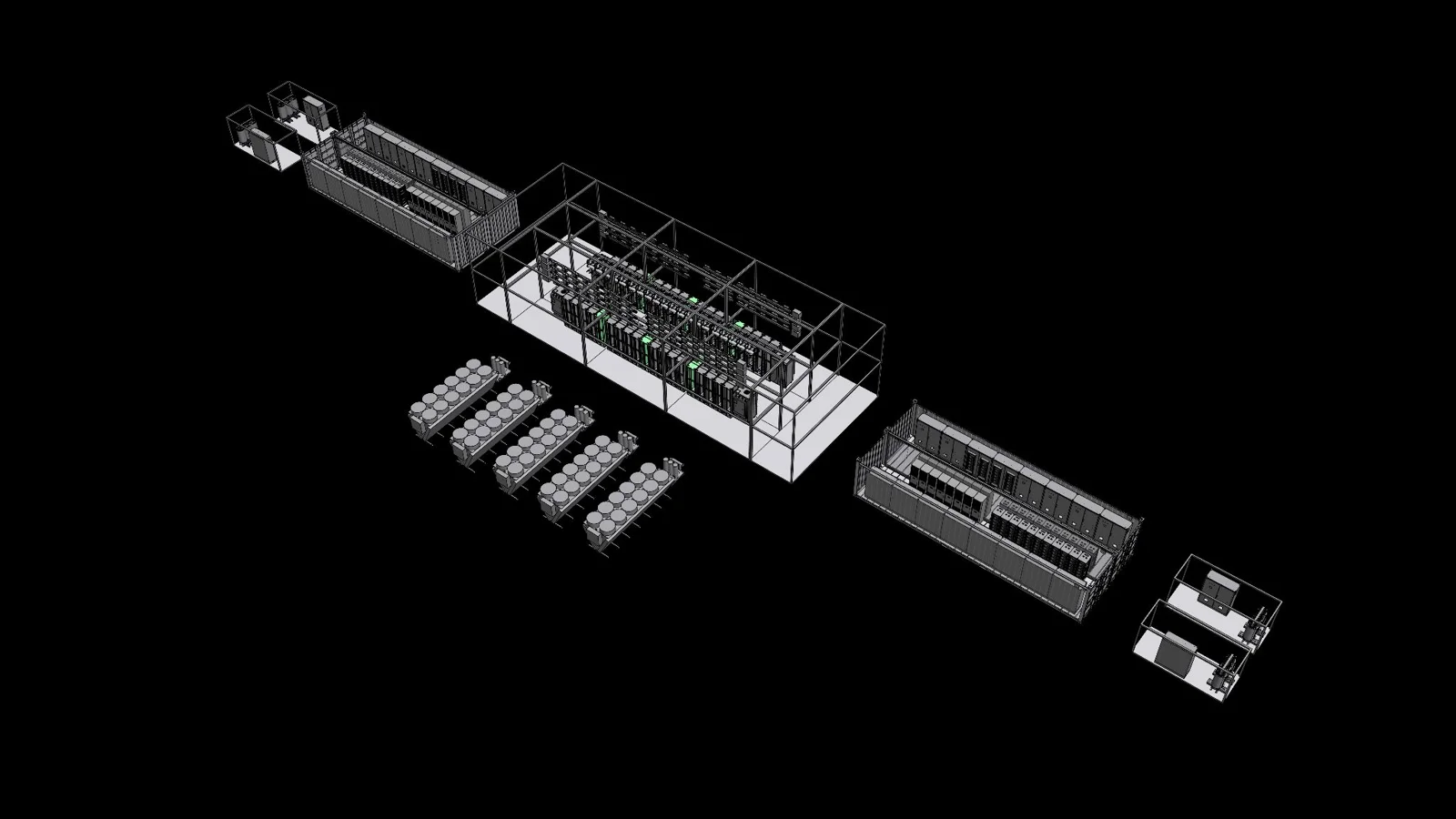

MODFLEX / INTERACTIEVE VERKENNER
Uw datacenter. Uw ontwerp.
Volledig modulair, van de plattegrond tot de gevel. AMD Helios is onze belangrijkste showcase. ModFlex kan ook worden ontworpen rond NVIDIA en andere AI-, HPC- of opslagplatforms, met een indeling, systemen en afwerking op uw maat.
Compute-platform
De architectuur bepaalt ook de ruimte.
8 Helios · 6 storage · OOB
Gevelafwerking
Enkele mogelijkheden. Bepaal zelf uw gevel.
Van dichtbij
01 /
Volledig modulair. Helemaal van u.
Dit is één mogelijke configuratie. Stem de IT-ruimte, Powerpods en koeling af op uw locatie en workloads. Kies de architectuur, bepaal de afwerking en plan uw groei, zonder vaste catalogusindeling.
OntwerpvrijheidUw indeling. Uw capaciteit. Uw architectuur.
Systeemlagen
Onze belangrijkste showcase: AMD Helios. ModFlex-modules kunnen ook voor andere compute-platforms worden ingericht. Indeling, apparatuur, elektrische dimensionering en koeling worden op elk project afgestemd. AMD Helios-referentie
Eén voorbeeld. Uw mogelijkheden.
Vertel ons hoe u wilt bouwen. Wij stemmen de modules, buitenkant en infrastructuur op u af.
02Bekijk hoe we koeling onderzoekenVolg de luchtstromen en ontdek hoe simulatie het koelontwerp helpt onderbouwen.CFD-studie · 12 RDHx-racks · 600 kW referentiebelasting
MODFLEX / LUCHTSTROOMANALYSE
Maak luchtstromen zichtbaar.Verfijn het ontwerp.
Een goed koelontwerp gaat verder dan de keuze van apparatuur. Met computational fluid dynamics (CFD) onderzoeken we hoe lucht door de ruimte stroomt, waar warmere lucht terechtkomt en welke invloed de indeling heeft.
Vergelijk aannames. Onderzoek de resultaten. Leg ontwerpkeuzes vast.
EEN BLIK IN EEN MODFLEX-ONTWERPSTUDIECFD / 01
22,5 seconden · Zonder geluid

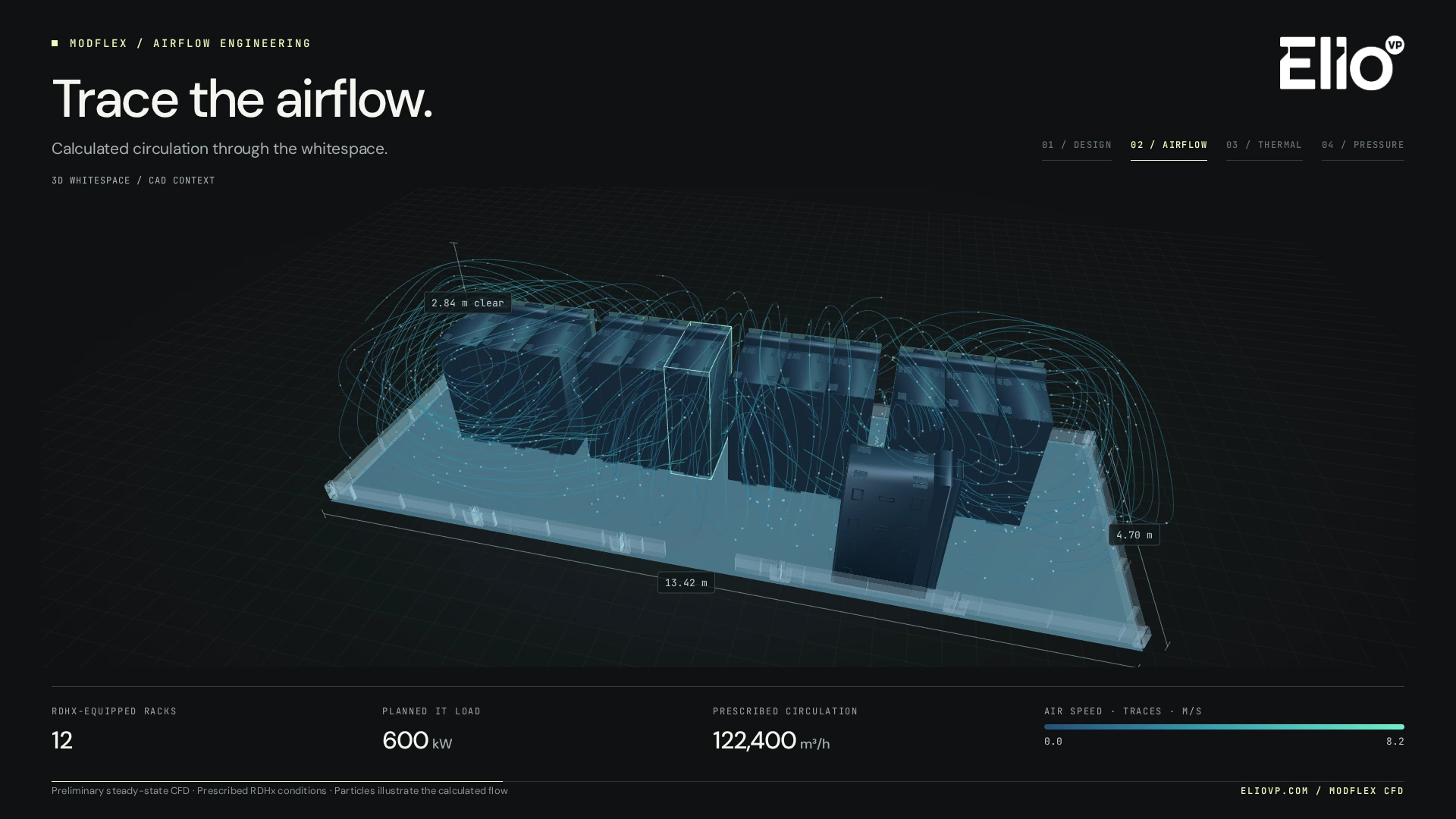

01LUCHTSTROMING
Volg de lucht.
Volg de berekende luchtcirculatie door de rackopstelling en de achterdeurwarmtewisselaars (RDHx), met de afmetingen van de ruimte in beeld.
12 RDHx-racks · 600 kW geplande IT-belasting

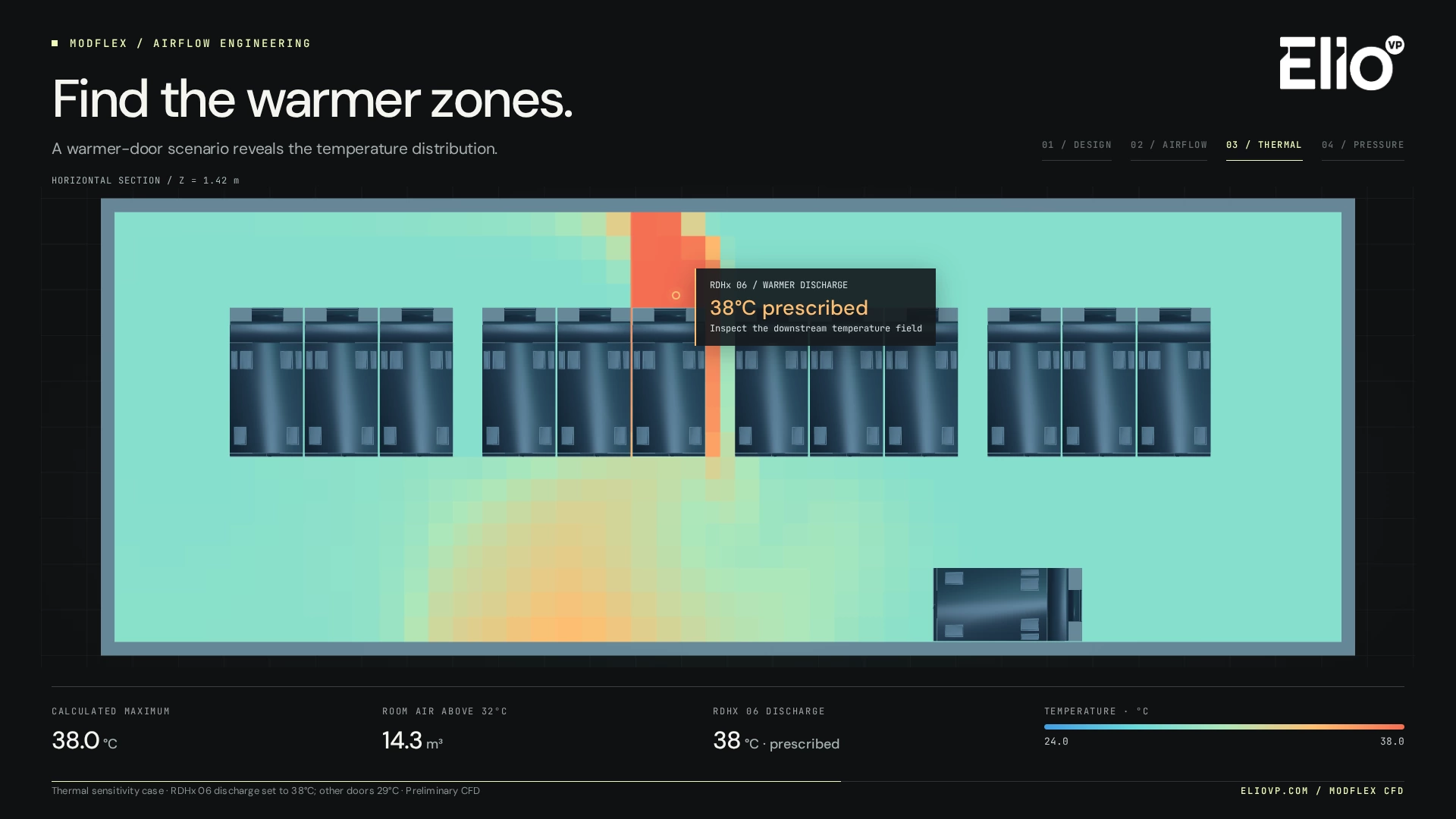

02TEMPERATUUR
Toets de aannames.
Stel de uitblaaslucht van één achterdeur in op 38°C en onderzoek waar de warmere lucht terechtkomt. Een bewuste gevoeligheidsanalyse, geen gemeten storing.
38°C als invoer · 32°C als beoordelingsdrempel

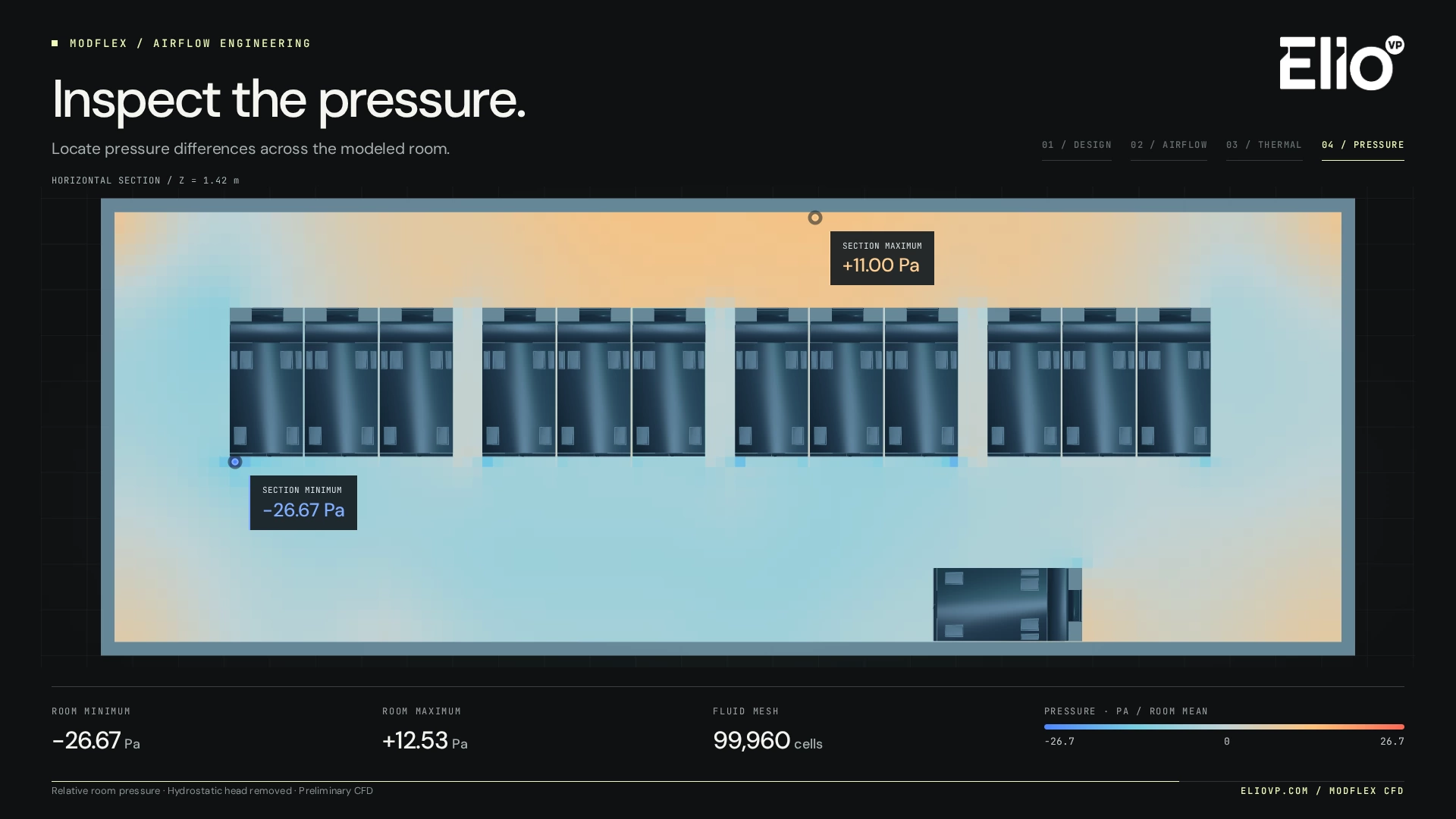

03DRUK
Onderzoek de verschillen.
Bekijk de berekende drukverschillen in de ruimte. Lees elke doorsnede samen met de legenda en de uitgangspunten van het scenario.
Relatieve ruimtedruk, geen ventilatordrukopbouw
Wat deze studie wel en niet aantoont
Een afgebakend model
De luchtstroom- en drukstudie gebruikt een model met 99.960 cellen van een ruimte van 13,416 × 4,700 × 2,836 m, met 12 RDHx-racks, 600 kW geplande IT-belasting en 122.400 m³/h opgegeven recirculatie. Dit zijn scenario-instellingen, geen gecertificeerde capaciteitswaarden.
Een afzonderlijk temperatuurscenario
De temperatuurstudie gebruikt 9.480 cellen. De uitblaastemperatuur van RDHx 06 is ingesteld op 38°C, die van de andere deuren op 29°C. Het berekende maximum is 38,0°C; 14,3 m³ ruimtelucht overschrijdt de beoordelingsdrempel van 32°C in dit scenario. De uitblaastemperatuur is een invoerwaarde, geen voorspelde temperatuur na de warmtewisselaar.
De juiste interpretatie
Dit zijn voorlopige stationaire CFD-resultaten. Bewegende deeltjes illustreren het berekende snelheidsveld, geen tijdsafhankelijke simulatie. De druk is relatief ten opzichte van het volumegewogen ruimtegemiddelde, zonder hydrostatische bijdrage. De resultaten bepalen geen ventilatordrukopbouw, warmtewisselaarweerstand, akoestiek of gevalideerde koelprestaties.
Uw indeling. Uw belasting. Een doordacht koelontwerp.
Deel uw rackplan en bedrijfscondities. Samen onderzoeken we de scenario’s die relevant zijn voor uw project en leggen we de bevindingen vast in een technisch rapport.
03Verken stroom- en koelstoringenSchakel het stroomnet of een pomp uit. Bekijk hoe back-upsystemen en resterende capaciteit reageren.Storingsvoorbeeld · 16 GB300 NVL72-racks · 2,40 MW IT-belasting
MODFLEX / INTERACTIEF RESILIENCE-LAB
Wat gebeurt er alsiets uitvalt?
Schakel het stroomnet uit. Laat een pomp uitvallen. Neem een powerpod uit dienst. Ontdek hoe back-upsystemen overnemen en hoe de resterende capaciteit reageert, voordat een echte storing plaatsvindt.
Volg elke verandering van het uitgevallen onderdeel tot aan het rack. Kies een scenario of stel zelf een combinatie samen.
ILLUSTRATIEF REFERENTIEBLOK16 × GB300 NVL72-racks
VOEDING / ÉÉN MODFLEX-BLOK
Vier onafhankelijke paden. Eén doorlopende stroomvoorziening.
Schakel de netvoeding uit en volg hoe de UPS-batterijen de belasting overbruggen, terwijl de generatoren starten. Klik op een onderdeel om een storing te simuleren of het te herstellen.
Normaal bedrijfAlle vier de paden leveren voeding.
Actieve paden4 / 4
8 / 8 rackvoedingen beschikbaar
Vermogen per rack150 kW
150 kW gevraagd
Beschikbaar rekenvermogen100%
2,40 MW · IT-belasting van het blok
Simulatietijd00:00
1× · Simulatie
Kies een scenario
Elk scenario begint opnieuw met volledig geladen batterijen.
Veeg opzij om het volledige schema te bekijken. Alle onderdelen zijn ook onder Geavanceerde bediening beschikbaar.
RACK R011 van 16 gelijke racks
PS1 Pad A18,8 kW
PS2 Pad A18,8 kW
PS3 Pad B18,8 kW
PS4 Pad B18,8 kW
PS5 Pad C18,8 kW
PS6 Pad C18,8 kW
PS7 Pad D18,8 kW
PS8 Pad D18,8 kW
Generator + ATS · 10 s · 16 racks · 8 × 33 kW
60 kW190 kW
Bij 150 kW dragen drie paden de volledige rackbelasting. Met twee paden is maximaal 132 kW per rack beschikbaar.
Simulatie
De klok pauzeert automatisch als dit schema niet zichtbaar is.
Geavanceerde bediening
Klik om een storing te simuleren. Klik nogmaals om het onderdeel te herstellen.
Pad A
Pad B
Pad C
Pad D
Wat gebeurt er?
1- Blok gevoed: alle vier de paden actief.
Illustratief model, geen live telemetrie of beschikbaarheidsgarantie. 16 racks, 33 kW per power shelf, vier onafhankelijke paden en een aangenomen generatorstart van 10 seconden. Werkelijke prestaties hangen af van de uitvoering en het projectontwerp.
KOELING / GEDEELDE LEIDINGEN
Schakel een koeltrein uit. Volg het water.
Alle koeltreinen beschikbaar
Vier CDU’s, vier pompen en vier drycoolers delen de belasting.
Beschikbaar rekenvermogen100%
Aanvoer naar racks35,0°C
Verschildruk over racks1,20bar
Vloeistofgekoelde warmte1,92MW
Veeg het schema zijwaarts. Klik op een CDU, pomp of drycooler om die uit te schakelen of te herstellen. Dezelfde bediening staat hieronder.
RackaanvoerFacilitaire aanvoerGestreept: 35 °C instelwaarde
Verschildruk over racksGestreept: 1,2 bar ontwerppunt
Begin met een scenario
Wijzig de omstandigheden
100% staat voor 1,92 MW vloeistofgekoelde warmte. Boven 28 °C buitentemperatuur helpt adiabatische voorkoeling mee.
Bedien elke component
Via gedeelde leidingen kunnen de drie resterende componenten per groep de illustratieve ontwerpbelasting dragen. Klik om uit te schakelen of te herstellen.
| Trein | CDU | Facilitaire pomp | Drycooler |
|---|---|---|---|
| A | |||
| B | |||
| C | |||
| D |
Wat het model doet
- Koeling op het ontwerppunt. Alle treinen actief.
00:00 gesimuleerd
Illustratieve conceptwaarden: rackwater 35/45 °C, facilitair water 30/40 °C en 1,2 bar ontwerpverschildruk. Werkelijk gedrag hangt af van de ontworpen installatie, bedrijfsomstandigheden en regeling.
Wat dit voorbeeld modelleert
Een apart referentieblok
Dit voorbeeld gebruikt 16 GB300 NVL72-racks van elk 150 kW: 2,40 MW IT-belasting, waarvan 1,92 MW via vloeistofkoeling. Het staat los van de configureerbare 3D-indelingen hierboven. Niet alle gebouwbelastingen of de resterende luchtgekoelde warmte zijn gemodelleerd.
Vier elektrische paden
Elk pad heeft een netaansluiting, generator, UPS, batterij en railkoker, met twee voedingsmodules van 33 kW per rack. De generator start in dit voorbeeld na 10 seconden. De batterijduur hangt af van de belasting; bij verlies van meerdere paden kan het rackvermogen worden begrensd.
Gedeelde koelverdelers
Vier CDU’s, vier gebouwpompen en vier droge koelers bedienen gedeelde verdelers. Het ontwerppunt is 25 °C buitenlucht, met een illustratieve rackwateraanvoer van 35 °C en een drukverschil van 1,2 bar. De capaciteit hangt af van belasting, beschikbare apparatuur en buitencondities; boven 28 °C is adiabatische ondersteuning verondersteld.
Verkennen, geen garantie
Omschakeltijden, thermische traagheid, temperaturen en computepercentages zijn vereenvoudigde conceptaannames. Dit zijn geen live metingen, gevalideerde digital twin, Tier-certificering of beschikbaarheidsgarantie. Elk ModFlex-project vraagt eigen elektrische, hydraulische, regeltechnische en inbedrijfstellingsstudies.
Ontwerp rond de storingen die ertoe doen.
Vertel ons uw beschikbaarheidsdoel, rackbelastingen en onderhoudseisen. We bepalen de juiste storingsscenario’s en het inbedrijfstellingsplan voor uw locatie.
PLAN UW MODFLEX-PROJECT
Begin bij uw locatie en wat u wilt draaien.
Deel wat u al weet. We helpen u dit te vertalen naar een projectscope, capaciteitsplan en concrete vervolgstappen.
- Locatie
- Beschikbaar vermogen
- Workload en capaciteit
- Gewenste planning
